IP54通常用于需要防尘和防溅水的工业设备、户外仪表或消费电子产品。

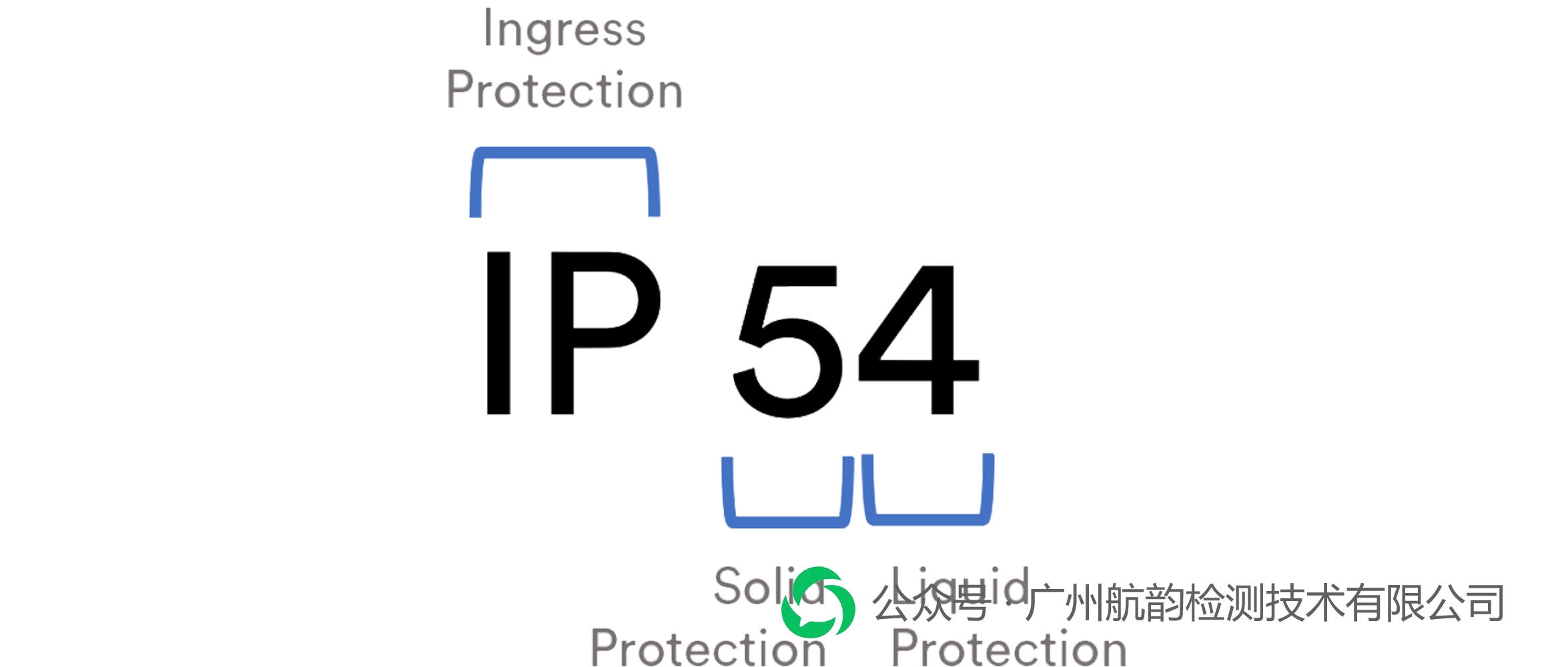

       一、IP54等级定义

①　第一位数字"5" (防尘IP5X)：

含义：防尘（Dust Protected）。

解释：不能完全防止灰尘进入，但进入的灰尘量不得影响设备的正常运行，不得破坏安全。

②　第二位数字"4" (防水IPX4)：

含义：防溅水（Splashing of water）。

解释：液体由任何方向泼溅到外壳上，对设备无有害影响。

二、IP5X防尘测试详解

该测试旨在模拟高粉尘环境，检查外壳是否能防止过量灰尘堆积。

1.测试设备与介质

①　设备：密闭的防尘试验箱。

②　介质：滑石粉（Talcum powder）。

③　粉尘规格：能够通过金属方孔筛（筛孔尺寸75um，金属丝直径50um）。

④　粉尘浓度：每立方米试验箱体积使用2kg 滑石粉。

2.测试类别（关键区分）

根据设备在正常运行时内部气压的不同，测试分为两类：

测试类别	适用对象	测试方法(关键差异)
第一类(Category 1)	设备运行时产生热循环或气压差   (如电机、带风扇设备)	抽负压测试。   将样品连接真空泵，使外壳内部气压低于外部。最大压差不得超过2kPa。
第二类(Category 2)	设备运行时内部气压正常   (如无源传感器、密封盒)	常压测试。   样品按正常位置放入试验箱，不连接真空泵，依靠粉尘自然沉降和气流循环。

3.测试持续时间

①　第一类（抽气）：直到抽气量达到80倍 外壳容积，或测试时间达到8小时（以先到者为准）。

②　第二类（常压）：持续8小时。

4.判定标准

①　不合格情况：

②　灰尘积聚导致设备无法正常工作。

③　灰尘积聚在带电部件上导致绝缘性能下降（爬电距离受影响）。

④　灰尘积聚导致安全装置失灵。

     三、IPX4防水测试详解

该测试模拟淋雨或全方位溅水环境。IPX4有两种标准测试方法，通常优先使用摆管法。

方法A：摆管法(Oscillating Tube) -首选方法

适用于尺寸较小、可放入摆管半径内的设备。

①　设备：摆管淋雨试验机（摆管上有喷水孔）。

②　摆动角度：摆管沿垂线两边各摆动180°（接近360°全覆盖）。

③　喷水孔流量：每个孔平均0.07 L/min。

④　摆动速度：完成一个周期（2x360°）约需12秒。

⑤　测试时间：10分钟。

⑥　样品放置：样品台需镂空（避免积水），如果必须，样品需在两个方向上各测5分钟。

方法B：喷头法(Spray Nozzle) -替代方法

适用于尺寸较大、无法放入摆管的大型设备。

①　设备：标准手持式花洒喷头（去掉了IPX3用的挡水板）。

②　总水流量：10 L/min ±5%。

③　水压：约50~150 kPa，以保证流量恒定为准。

④　喷射距离：喷头至外壳表面300~ 500 mm。

⑤　测试时间：按外壳表面积计算，1 min/m2，且最少5分钟。

⑥　操作方式：从所有可能的方向向外壳喷水。

判定标准

测试后打开外壳检查（需擦干外部水分）：

①　允许：少量进水，但不得接触带电部件或漆包线。

②　允许：进水不得积聚导致绝缘距离不足。

③　要求：如果外壳有排水孔，水应能排出且不损害设备。

      四、IP54规格参数速查表

测试项目	核心指标	关键参数	时间要求
IP5X防尘	介质	滑石粉(2kg/m3)	8小时(或抽气满80倍容积)
	压力条件	抽负压(Cat 1)或 常压(Cat 2)	-
IPX4防水	方法	摆管(首选)或 喷头	摆管10分钟/喷头最少5分钟
	流量	摆管: 0.07 L/min/孔   喷头: 10 L/min	-
	覆盖范围	全方位(360°溅水)	-
