在物理层， NB- IoT 叫窄带蜂窝物联网，那么它的窄带体现在哪里呢？就是这个180KHz，它仅相当于是4G保护带宽的宽度。 我们知道 ，NB- IoT 网络是基于4G网络演进过来的，所以它在上行和下行的复用技术上还是沿用了4G的OFDMA和SC-FDMA。虽然NB- IoT 的设计是基于4GLTE的，但是由于初衷不一样，因为4G的设计是为了高速率高带宽的需求，而NB- IoT 的设计目的却是低速率。

所以在具体的技术实现上，NB- IoT 也精简掉了很多不必要的部分。比如说物理信道和物理信号的部分，为了减少实现的复杂性，NB- IoT 在上行只有两种物理信道和一种物理信号，在下行就只有三种物理信道和两种物理信号。进行信道和信号精简的主要目的就在于达到广覆盖，低功耗和低成本的目的。

在接下来的 内容 当中， 我 将介绍介绍NB- IoT 的四大关键特性以及特性当中所包含的 实现技术。

关键特性一   超低成本

1 .1 部署方式

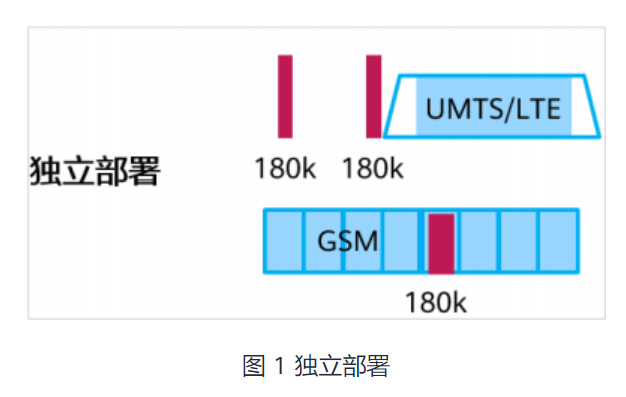

在上文中提到过，NB- IoT 的其中一个特点就是它可以直接部署在运营商已有的网络中，以此来达到低成本的目的。NB- IoT 一共有三种部署方式，第一种是独立部署， 独立部署 的意思是NB- IoT 可以不依靠现有的LTE网络，完全独立出来。所以这种方式适用于GSM频段的重耕，因为GSM的信道带宽是200KHz，把NB- IoT 的180KHz带宽放进去绰绰有余。

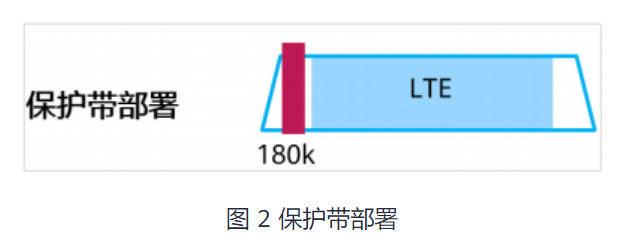

第二种叫做保护带部署，正如上文中描述的，NB- IoT 的窄带到底有多窄呢？它窄到可以部署在现有4G频段的保护带宽上面，这样的话原本不用的这一部分资源就可以重新被利用起来了。

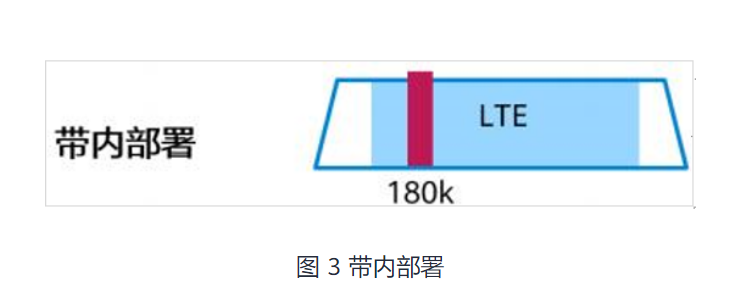

第三种是带内部署，它可以直接部署在4G的频带内，学过通信的读者应该会知道，在4G网络内，频域和时域被划分为了一个个小的资源块，同时因为NB- IoT 的设计是基于4G的，所以它在进行网络设计的时候和4G是完全契合的，4G的每个 小资源块 的带宽是180KHz，这也就是NB- IoT 的系统带宽是180KHz的原因。所以，不管采用哪一种方式部署，NB- IoT 都不会依赖任何系统的信号资源。

以上就是在部署方式上，NB- IoT 做到低成本的一个原因。另外需要读者了解的是，现如今由于技术上的限制，NB- IoT 还无法部署在LTE系统的带内以及保护带上，所以 独立部署 仍然为现阶段NB- IoT 网络主要的部署方式。

1.2芯片设计

除此之外在芯片的设计上通过对一部分功能进行简化来达到低成本的一个目的。华为通过单天线和半双工和其他的一系列处理设计了专门用于物联网的Boudica150芯片，因为对于NB- IoT 来讲，单天线和FDD半双工就已经足够满足物联网的通信需求了，基于这样的设计，对于NB- IoT 的模组来说，又降低了非常多的成本。

关键特性二    超低功耗

NB- IoT 为了场景需要，设计了两种独特的模式，一种是 eDRX 另一种是PSM。在描述 eDRX 模式之前，读者们首先需要了解DRX模式。DRX这种方式，是广泛应用在手机里的一种寻呼方式。可以想一下，如果在最理想的情况下，有人想要给你打电话，以什么样的方式手机才能保证一定能监听到这个寻呼的信息呢？相当于就需要手机每时每刻都在等着被寻呼，就像是在上课的时候聚精会神的同学，一直等着老师点名叫他回答问题。

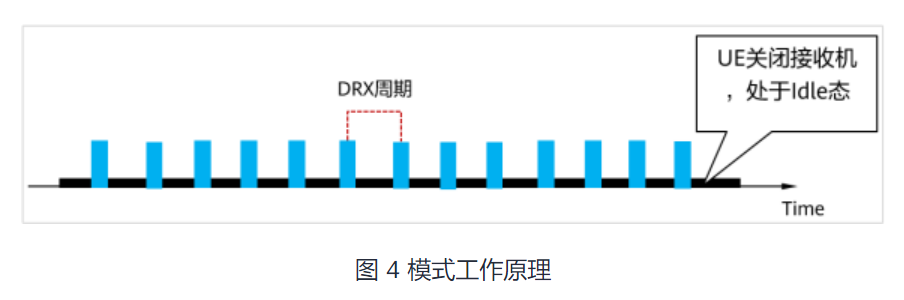

但是，对于手机来讲，如果每时每刻都要等着被寻呼的话，是非常耗电的。所以，研发人员就研究出了DRX，不连续接收（ DiscontinuousReception ）的这样一种方法。它的原理如图5-7所示，图上蓝色的脉冲，代表的就是手机在进行寻呼，在每次寻呼之后，手机会休息一下进入IDLE态，进入IDLE态后手机会关闭接收机就相当于是同学们在上课的时候打了个盹。在DRX模式下，手机每次寻呼的间隔，就叫做DRX周期，这个DRX周期可以是1.28s，2.56s，5.12s或者是10.24s。

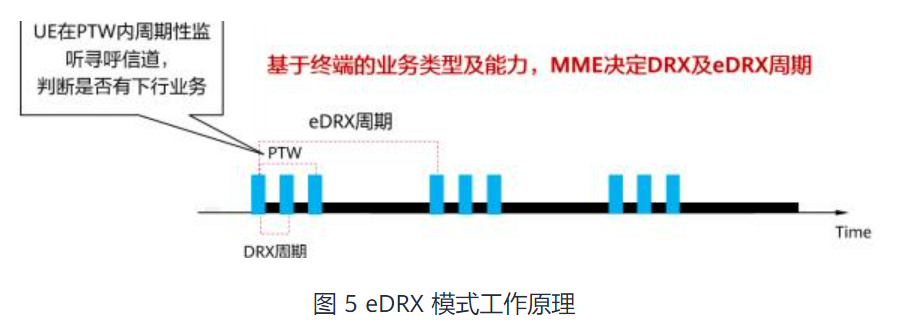

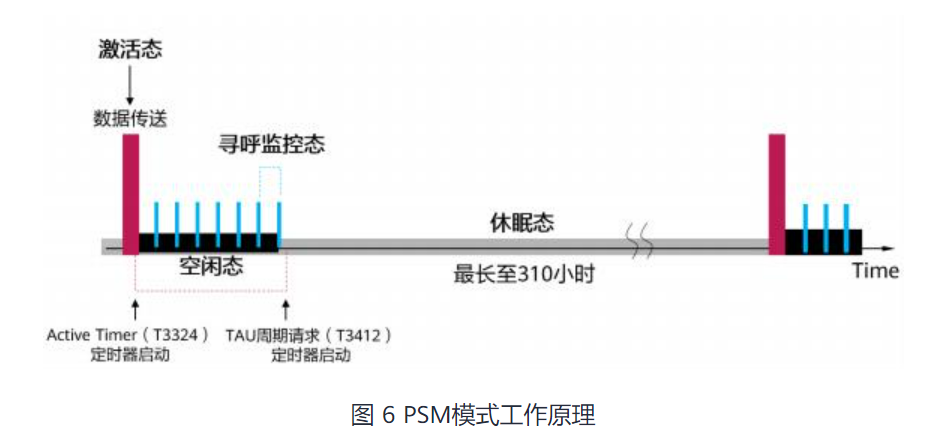

所以这些不同的模式对应的就是物联网中的不同场景需求，比方说共享单车这一应用场景就应该使用DRX模式，因为如果是 eDRX 模式的话也许就需要用户站在单车前等了五分钟它才能自动开锁。 eDRX 模式就可以用在物流监控等场景中，因为货物在运输时并不需要实时去监控，只要隔一段时间去确定一下位置就可以了。PSM模式可以用在远程水表，电表上，因为这些表上的数据没 必要每天 去抄一次，可能半个月左右去检查一下数据就可以了，所以说NB- IoT 低功耗的不同模式是与场景息息相关的。开发者需要根据不同的应用场景灵活地去选择不同的低功耗模式。

关键特性三   超强覆盖

NB- IoT 在覆盖范围方面的设计目标是在GPRS的基础上覆盖增强20dB，如果将这个数据换个角度进行呈现，就相当于NB- IoT 的覆盖会是GPRS的三倍，并且能够比GPRS多穿透两堵墙。其中NB- IoT 达到超强覆盖的原理是什么样的呢？其中上行和下行就要分开来进行描述了。从下行来看，它主要是以重复发送的方式增强传输的可靠性来获得更大的增益。

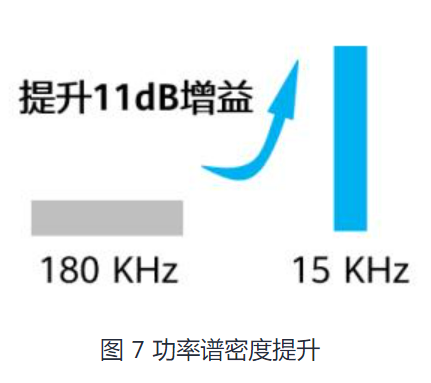

就上行来讲，它主要被分为两方面，其中之一与下行相同，是通过重复发送的方式来扩大增益。另一方面是通过NB- IoT 的一个特点：该技术可以采用单子载波进行传输，也就是15KHz的子载波。这一点和4G不一样，4G网络将频谱资源在时域和频域上进行了划分，每次进行传输最少也需要传180KHz。如图5-10所示，在传输功率相同的情况下，数据在窄带下传输的增益更大。以上就是NB- IoT 达到广覆盖的原因。

关键特性四  超大连接

最后一个特性是超大连接，那么它的原理又是什么呢？读者们可以想一下，物联网终端的话 务 模型和手机有什么样的区别呢？其实是在于物联网的终端很多，但是每个终端发送的数据包很小，而且对待时延要求也不敏感。但是对于手机来讲，它在一个基站区域范围内只能拥有有限的用户的原因就在于手机所使用的4G基站需要保证基站范围内的所有用户的通信质量，所以每一个设备都必须以高质量通信进行接入。但是对于物联网设备来讲，它对通信的质量要求并没有那么高，所以这就意味着在相同的基站范围内它就可以接入更多的终端，这样就可以让50k 个 物联网设备容纳在一个基站范围内，因为其中有大量的设备是处于休眠状态的。
